habe gerade folgenden Thread im Mutterforum gelesen:

Voltage Doubler

ich fürchte ich kenne die Antwort, kann das trotzdem jemand bestätigen ?
kann es leider erst am Wochenende ausprobieren.

dummerweise muss ich dann mal ganz schnell eine Rückrufaktion der FP48 PSU Platinen starten
und auch bei der VX7X gibt es dann Phantomspeisung nur mit eigener 48V Wicklung, und nicht wahlweise mit nur einem 24V Trafo.

[olafmatt]

Sieht so wie es ist etwas nonfunktional aus. Aber wenn man den Trafo etwas unkonventionell anschließt könnte es evtl. gehen. Schau Dir mal das erste Trafoanschlußchema vom JLM Netzteil an:

http://jlmaudio.com/ACDCVer2sch.pdf

Der rest ist Deiner Schaltung ja nicht unähnlich.

Olaf

[maxheadroom]

welche probleme seht ihr in der schaltung?

volker, wenn ich dazu komme kann ich die schaltung heute abend ausprobieren...

[[silent:arts]]

bin schon am bestücken, muss nur noch sehen ob ich einen 24V Trafo hier zur Hand habe.

ansonsten - nach dem ersten drübersehen - denke ich dass mit ein paar kleinen Leiterbahnen unterbrechen und ein bisschen Draht sich auch ein funktionstüchtiger Spannungsverdreifacher daraus bauen lässt.

mal sehen ...

Max, das Problem bei der Pumpstation ist dass sie offensichtlich eine Mittenanzapfung Trafos gegen Masse braucht.

[bernbrue]

Hi Volker,
ich habe die JLM Schaltung schon mal nachgebaut. Der Voltagedoubler funktioniert auch mit einem Trafo ohne Mittelanzapfung, geht halt eine Seite der Sekundärwicklung an Chassis ground. Was spricht denn gegen einen Trafo mit Mittelanzapfung? Ist doch auch quasi Standard.
Gruß
Bernd

[[silent:arts]]

Sieht so wie es ist etwas nonfunktional aus. Aber wenn man den Trafo etwas unkonventionell anschließt könnte es evtl. gehen. Schau Dir mal das erste Trafoanschlußchema vom JLM Netzteil an:

http://jlmaudio.com/ACDCVer2sch.pdf

Der rest ist Deiner Schaltung ja nicht unähnlich.

Olaf

Die Ähnlichkeit ist natürlich rein zufälliger Natur

meine soeben durchgeführten Tests besagen:
a) wie es ist = nonfunktional, die 48V wollen lieber 24V sein
b) den Trafo unkonventionell angeschlossen = nonfunktional mit Geruch & Rauch. vor weiteren Tests muss ich jetzt erstmal die nun fehlende Leiterbahn flicken

[[silent:arts]]

c) mit einer kleinen modifikation = funktionell

Olaf, danke für den Tip

[Harpo]

einfach D3, D4, D11, D13 und C11 weglassen und 0V mit Pin 2 vom Trafo verbinden ? Spart Taler für weniger Bauteile und schafft Platz für "customized by ..." Sticker.

[[silent:arts]]

geht auch [edit]nicht[/edit]

wenn schon bestückt einfach D1 & D3 von der Masse trennen, zusammenlöten schadet auch nicht, eine Seite des Trafos auf Masse - fertig.

[[silent:arts]]

mhm, habe heute mal Harpos Vorschlag getestet.
sehr starke Rauch- und Geruchsentwicklung
die spannungszuführende Klemme sah dann nach ca 5 Sekunden so aus:



da ist die Lösung mit D1 & D3 doch einfacher:

[Harpo]

Backfiks: D4 war'n Typo, sollte stattdessen D1 stehen.
(Bei nächster Bestellung pack ich dann 'ne Kompensationspauschale für die geschmolzene Himbeereisisolierung der Klemme drauf)

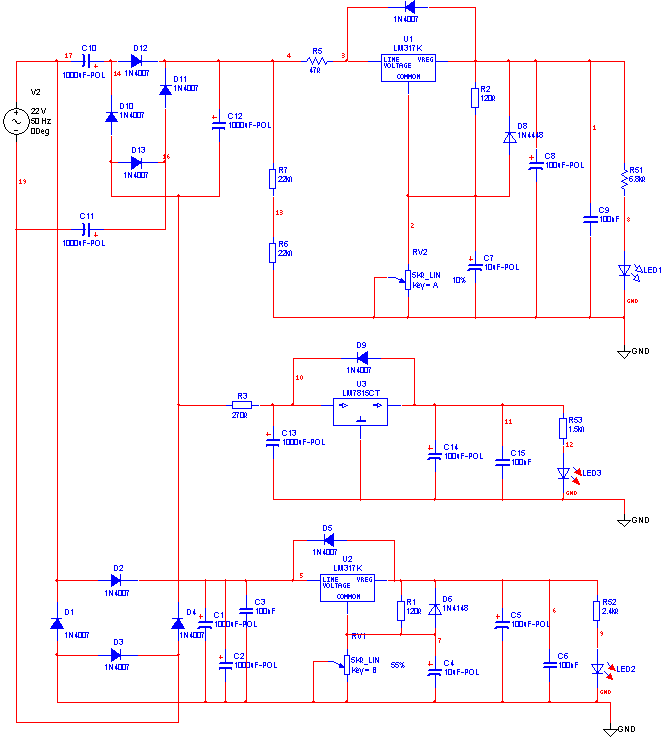

Für Version mit AlleDiodenAnGleicherStelleDrin Guckst Du Plänchen
Doppelte Kapazität (Drahtbrücke statt C17), für C12 reicht dann ein 50V Typ und die beiden 22K Ballancer können dann auch raus, aber Negative Seite von C12 und Anoden von D10/D13 liegen nicht mehr an 0V (also Leiterbahn-Cut) sondern auf Potential von vor IC1.
Der http://www.soundskulptor.com scheint das bei seiner PSL1 auch so zu machen.

Harpo

[maxheadroom]

ich habe das so gemacht wie bei soundskulptor. und es funktioniert :-)

[[silent:arts]]

FP48PSU_rev01-Bugfix

[salossi]

Nabend zusamm,
Habe gerade das Netzteil für meine V276 fertiggestellt, und mit dem Bugfix tut´s das FP48PSU-Platinchen auch bei mir vorzüglich.
Hatte die PSU zunächst in das Gehäuse mit den Verstärkern eingebaut - ging aber gar nicht, hat bei den hohen Gaineinstellungen gebrummt wie Bruno der Bär... Deshalb hab ich nun ne externe PSU gebaut - und nicht schlecht gestaunt...

Auf der Suche nach nem passenden Gehäuse fiel mir ein altes, ausgeschlachtetes Computernetzteil in die Finger... Und siehe da, das paßte so perfekt, wie ich sowas noch nie erlebt habe... Selbst der Schraubenabstand der Gewinde im Gehäuse paßte perfekt auf die Platine, so daß ich sie eigentlich an einer Seite nur noch reinschrauben mußte

Hab ich da ne PSU-Platinengrößen-Norm verpaßt?? Oder ist das voller Zufall??

Na jedenfalls, so schaut´s aus:



Bilder von der Kiste mit den Amps (die nun übrigens völlig störungsfrei funktioniert) poste ich die Tage mal in nem anderen Thread.

Viele Grüße, Sascha
